LOD的定义
作者:admin 日期:2012-12-26
模型的细致程度，英文称作Level of Details，也叫作Level of Development。描述了一个BIM模型构件单元从最低级的近似概念化的程度发展到最高级的演示级精度的步骤。美国建筑师协会（AIA）为了规范BIM参与各方及项目各阶段的界限，在其2008年的文档E202中定义了LOD的概念。这些定义可以根据模型的具体用途进行进一步的发展。LOD的定义可以用于两种途径：确定模型阶段输出结果（Phase Outcomes）以及分配建模任务（Task Assignments）。
模型阶段输出结果（Phase Outcomes）
随着设计的进行，不同的模型构件单元会以不同的速度从一个LOD等级提升到下一个。例如，在传统的项目设计中，大多数的构件单元在施工图设计阶段完成时需要达到LOD300的等级，同时在施工阶段中的深化施工图设计阶段大多数构件单元会达到LOD400的等级。但是有一些单元，例如墙面粉刷，永远不会超过LOD100的层次。即粉刷层实际上是不需要建模的，它的造价以及其他属性都附着于相应的墙体中。
模型阶段输出结果（Phase Outcomes）
随着设计的进行，不同的模型构件单元会以不同的速度从一个LOD等级提升到下一个。例如，在传统的项目设计中，大多数的构件单元在施工图设计阶段完成时需要达到LOD300的等级，同时在施工阶段中的深化施工图设计阶段大多数构件单元会达到LOD400的等级。但是有一些单元，例如墙面粉刷，永远不会超过LOD100的层次。即粉刷层实际上是不需要建模的，它的造价以及其他属性都附着于相应的墙体中。
Revit水泥厂三维设计日志-3 大风管参数化
作者:admin 日期:2012-12-26
今天又发现了个比较难处理的问题，就是风管筋板的阵列后如何完成剪切。
支座角度需要参变，但变化后阵列件不随之移动，或杂乱移动。
最终先简化处理。
<img src="" border="0" alt=""/><br/>点击查看大图
支座角度需要参变，但变化后阵列件不随之移动，或杂乱移动。
最终先简化处理。
<img src="" border="0" alt=""/><br/>点击查看大图
Revit水泥厂三维设计日志-2 小风机的简化处理
作者:admin 日期:2012-12-12

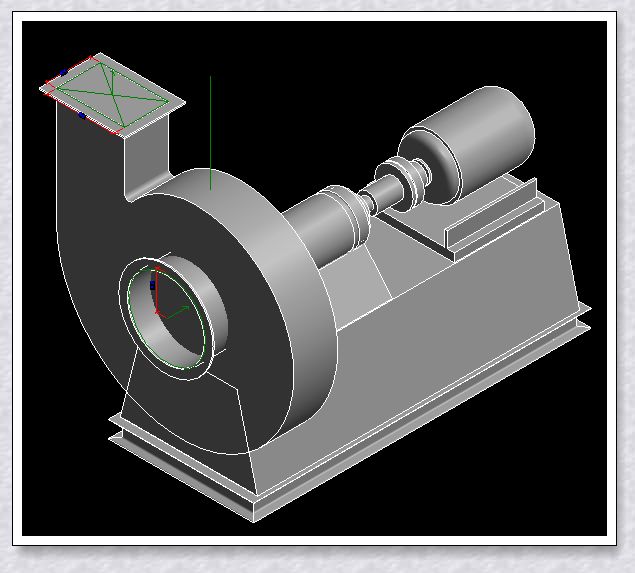

第一个参数化风机，局部参数化。
之所以局部参数化是因为：
1.工艺没有风机壳体渐开线各段半径及圆心的精确参数；
2.工艺不需要精细到那个程度，只要外形相近即可。
设计中，发现参照线的用途，参照线是两个平面的交线，自动生成两个参照面。可以做很多操作。
点击查看大样图
<img src="" border="0" alt=""/>
之所以局部参数化是因为：
1.工艺没有风机壳体渐开线各段半径及圆心的精确参数；
2.工艺不需要精细到那个程度，只要外形相近即可。
设计中，发现参照线的用途，参照线是两个平面的交线，自动生成两个参照面。可以做很多操作。
点击查看大样图
<img src="" border="0" alt=""/>
